干式變壓器的結構和形式

　　目前我已成為世界上干式變壓器產銷量較大的家之一，無論在工廠規模、產品的容量、電壓等方面均已處于世界領先水平。

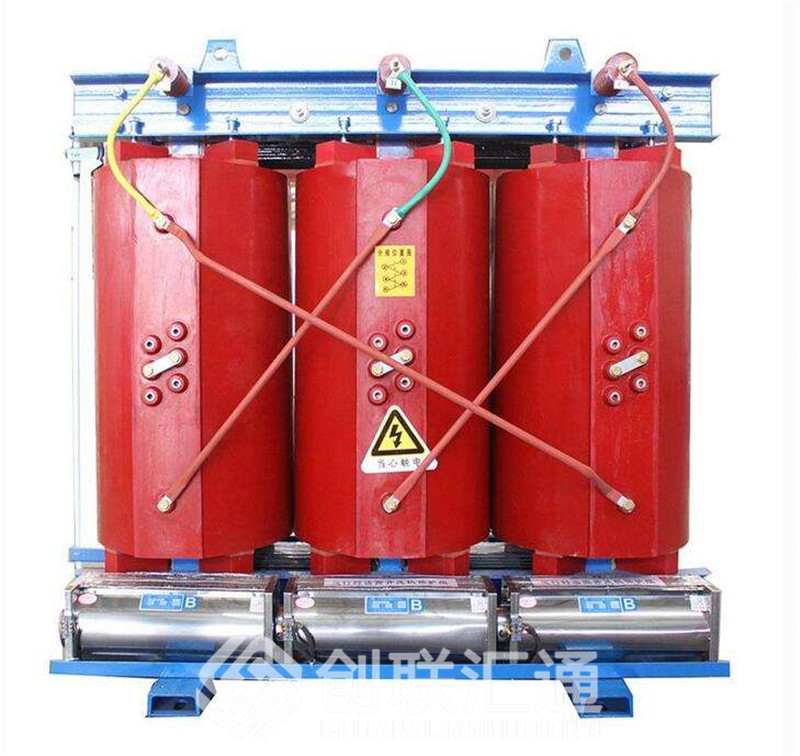

　　一、干式變壓器結構特點

　　1.安全，防火，無污染，可直接運行于負荷中心;

　　2.采用內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　3.低損耗，低噪音，節能效果明顯，免維護;

　　4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行;

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行;

　　6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

　　7.體積小，重量輕，占地空間少，安裝費用低。

　　二、結構形式

　　⒈開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。

　　⒉封閉式：器身處在封閉的外殼內，與大氣不直接接觸(由于密封、散熱條件差，主要用于礦用，屬于防爆型)。

　　⒊澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

　　三、冷卻方式

　　干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
