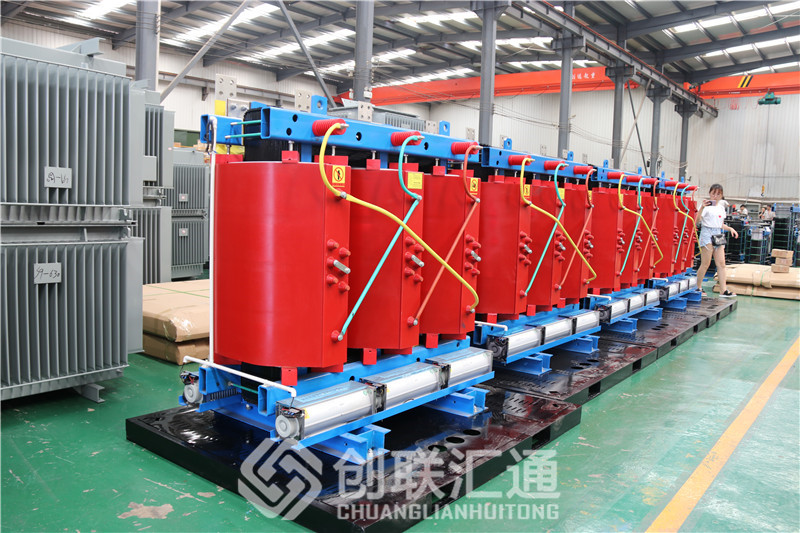

淺析干式變壓器中性點不接地的優缺點

先先，干式變壓器中性點的優點是沒有接地

高可靠性的電源

當電網中發生單相接地故障時，三相線電壓和相電流變化很小。由于它不構成短路，因此單相接地電流對用戶的電源幾乎沒有影響。但是，必須在短時間內（通常為2小時）快速清除故障，以防止故障擴大。由于跳閘不會在短時間內發生，因此電源可靠性高。

b對通信和信號系統的干擾很小

當三相基本對稱操作時，電源線形成的電磁場對周圍空間不大，不會干擾通信和信號系統。同樣，由于變壓器中性點未接地的電路的單相接地電流很小，對相鄰?fù)ㄐ啪€路和信號系統的弱電干擾也很小。對于未在農業電網中心接地的小型系統的單相接地電弧，它們可以自動熄滅。

其次，變壓器的短路不接地

絕緣等級要求高

當單相接地時，無故障相對接地電壓增加3倍。因此，這種電網中的設備具有高水平的絕緣性和高成本。

b電弧接地過電壓的危險

當單相接地電流不大時，電流流過零時電弧會自熄，故障消失;當單相接地電流大于30安時，產生穩定的電弧，形成連續的電弧接地，損壞設備，造成兩相甚至三相短路;當接地電流大于10安培且小于30安培時，可能產生不穩定的間歇電弧，這將導致電弧過電壓，其幅度為相電壓的2.5至3倍。足以危及整個電網的絕緣。補償由電弧抑制線圈在變壓器中性點處形成的電感器電流和電容器電流將限制接地電流甚至接近零，從而消除地面處的電弧并導致并損害它。

c接地繼電保護的選擇很困難

因此，實現靈敏和選擇性保護更加困難，特別是由消弧線圈接地的電網更加困難。

d斷開可能導致諧振過電壓

導線的斷開，開關在不同階段的切換以及熔絲在不同階段的熔斷將導致鐵磁諧振過電壓。由斷開引起的諧振過電壓可能導致避雷器爆炸，負載變壓器的相序反轉以及電氣設備的絕緣閃爍。

e電磁式電壓互感器的諧振過電壓

由于電網參數的不對稱性，發生中性點位移，這常常導致鐵磁諧振過電壓，導致電磁變壓器的高壓熔斷器頻繁燒斷，或?qū)е伦儔浩鞅旧頍龤АＯ拗坪拖F磁共振過電壓的措施：

??1.使用具有更好勵磁特性的變壓器或切換到電容式變壓器。

??2.在電磁式電壓互感器的開口三角形繞組上增加阻尼電阻可以消除各種諧振現象。

3.在母線上向地面添加一定的電容，使Xc0≤0.01XT，不會發生板坯。

4.使用臨時切換措施，例如將消弧線圈放入變壓器
