室外箱式變電站接地的做法

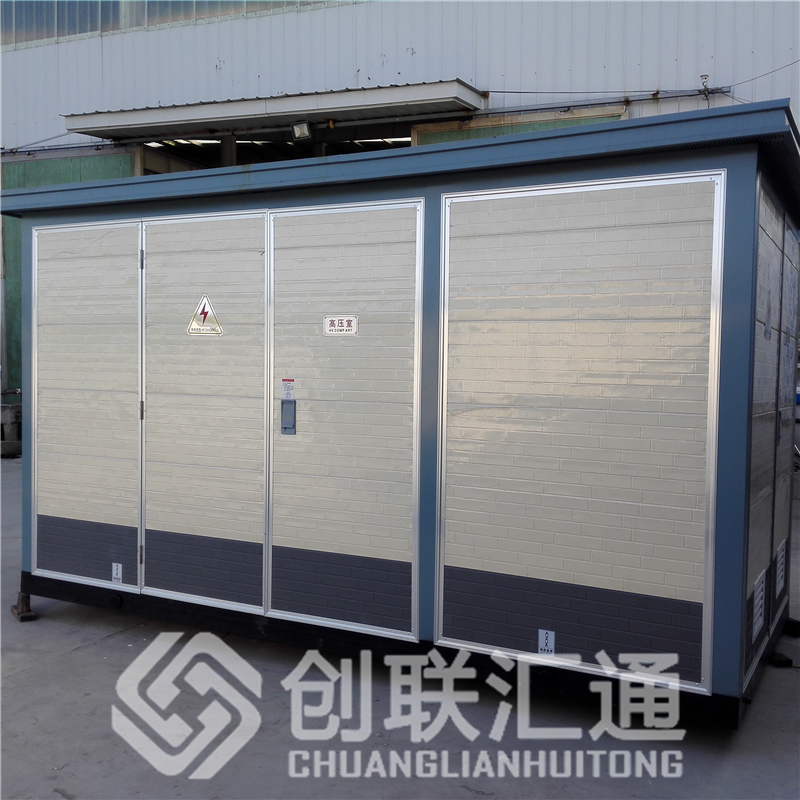

箱變其實就是箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。

前幾年全國各地都臨時建設了集中醫療收治病房，特別是武漢“火神山”醫院，箱變作為標準化電源配置形式，共設置了24座，可謂是規模之大！但是往往設計和施工時，我們忽略了其接地做法，平時做設計的朋友，在圖紙上可能也未交待完善。下面本文就給大家簡單地講一講室外箱式變電站接地的做法，看完文章，希望能給廣大電氣設計人員一些參考。

※ 室外箱變接地的做法（接地?zé)o小事）：

◆ 箱變接地電阻值不應大于4歐姆，水平接地極不滿足時，應增加垂直接地極。

◆ 接地裝置埋設深度不小于1米，以滿足跨步電壓的安全要求。

◆ 所有電氣設備外殼和底座均應與接地裝置可靠連接。

◆ 變壓器底座、箱變底座應與接地裝置直接連接，連接點均不少于2處(可在底座兩端設置)，以使得其可靠接地。

◆ 所有接地裝置均應作熱鍍鋅處理，防金屬腐蝕。

◆ 接地裝置的所有搭接點必須可靠焊接，搭接長度應為扁鋼寬度的⒉倍或圓鋼直徑的6倍。

◆ 接地裝置邊緣經常有人出入的通道處應鋪設碎石混凝土路面或瀝青路面。
