詳述干式變壓器新版標準GB/T 1904.11-2022

根據國家標準化管理委員會發布的中華人民共和國國家標準2022年第2號公告，GB/T 1094.11-2022《電力變壓器第11部分:干式變壓器》標準已于2022年3月9日發布，并將于2022年10月1日實施。在新標準即將實施之際，通過解讀對比2022版、2007版標準，將兩版標準的差異進行歸納總結，具體主要差異變化如下:

1.適用范圍

設備最高電壓的適用范圍由原來的40.5kV及以下增加到70.5kV及以下。

2.使用條件

增加了對水冷干式變壓器冷卻水溫度的要求，對于水冷變壓器，如果水的溫度與GB/T 1094.1和GB/T 1094.2所規定的不同，應由供、需雙方協商確定水的參數，包括:溫度、水流量等。此外，除了水以外的液體也可以作為冷卻介質。

3.額定容量

a、完善采用風機或換冷器冷卻時對額定容量的規定;
b、對變壓器是否帶外殼兩種情況進行了明確規定:
(1)無外殼變壓器:應規定每個繞組容量。
(2) 帶外殼變壓器:對于變壓器和外殼整體交付的，不應降低額定容量，外殼上應有銘牌，并標明確定容量;對分開交付的，絕緣距離應滿足GB/T 1094.3的要求，并按照GB/T 17467確定降低的容量，外殼上應有銘牌，并標明確定容量。

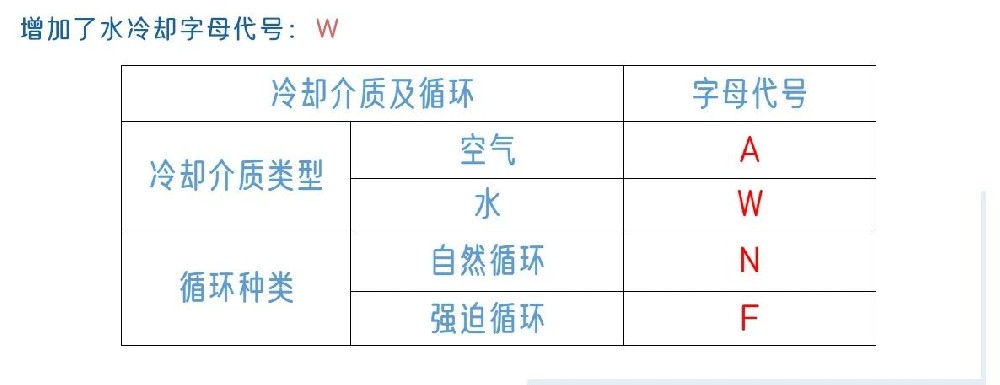

4.冷卻方式標志

5.銘牌標志的內容

a、增加變壓器裝配所在地(國家、城鎮);
b、增加地震等級或地板加速度(如果有);
C、最高海拔(如果超過1000m);
d、每個繞組的溫升限值(當不同于GB/T 1094.11-2022中的保證值時)。

6.對變壓器溫升限值的海拔校正的修改

當制造單位與用戶間無另外協議，而變壓器的溫升需要進行海拔修正時，溫升限值應根據運行地點的海拔超過1000m的部分，以每100米為一級，按下列數值相應降低:
(1)對于自冷式變壓器:0.5%
(2)對于風冷式變壓器:1%
新標準由舊版500米一級修改為100米一級，相應的降低系數自冷式變壓器由2.5%修改為0.5%，風冷式變壓器由5%修改為1%。

7.絕緣水平

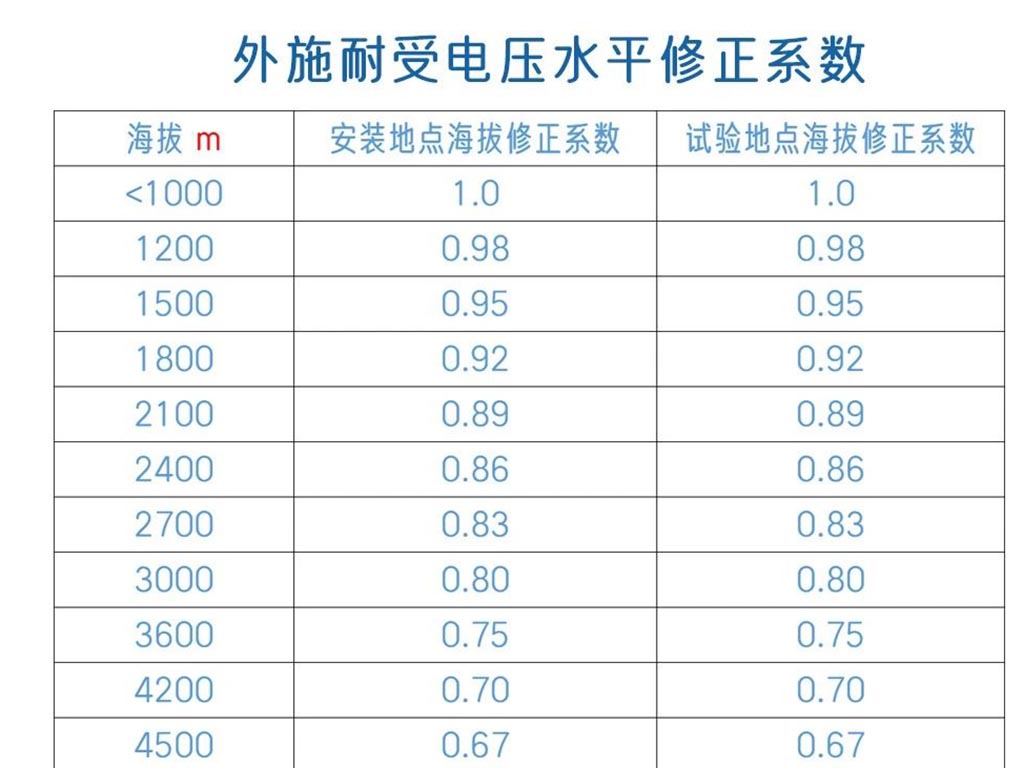

8.對外施耐壓的海拔校正的修改

從2007版“對需要進行海拔修正的變壓器，根據安裝地點的海拔超過1000m的部分，以每100m增加1%的方式來提高”修改成明確的海拔修正系數(外施耐受電壓水平修正系數)。

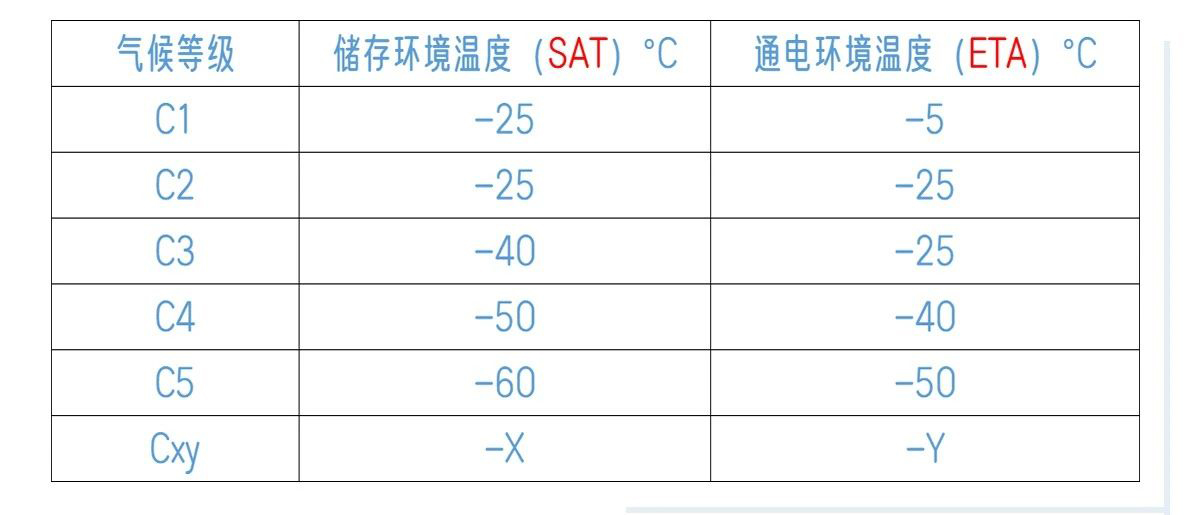

9.對氣候等級的增補

與GB/T 1094.11-2007相比，新標準增加了C3、C4、C5、Cxy 4個等級，具體氣候等級特性如下表。

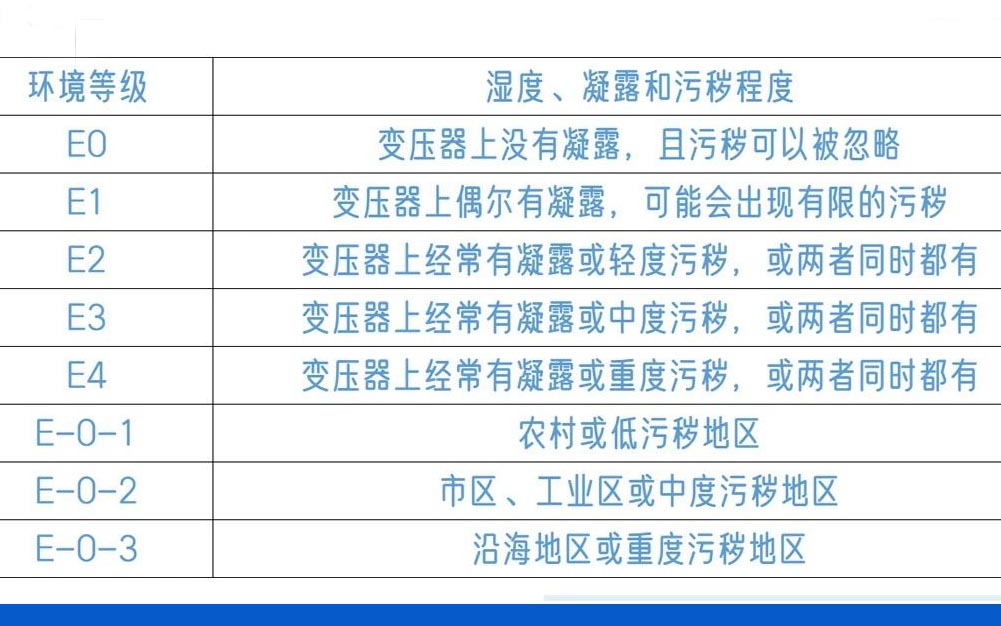

10.對環境等級的增補

與GB/T 1094.11-2007相比，新標準對戶內/戶外帶外殼變壓器增加了E3、E4 2個等級，增加了戶外無外殼變壓器的環境等級分類:E-0-1、E-0-2、E-0-3。

11.增加相關試驗內容

增加了抗震特性，增加了附錄E抗震性能及抗震試驗。
