G-GCS型裝置共有輔助電路方案120個。

　　直流操作部分的輔助電路方案，主要用于發電廠變電站的低壓系統，適用于20MW及以下和300及以上容機組低壓系統，工作(備用)電源進線，電源饋線和電動機饋線的一般控制方式。

　　交流操作部分的輔助電路方案主要用于發電廠變電所的低壓系統。有6種適用于雙電源控制操作控制的組合方案。并設用操作電氣連鎖備用自投、復等控制電路、工程設計中可以直接采用。直流控制電源為直流220V或110V，交流控制電源為交流380V或220V。

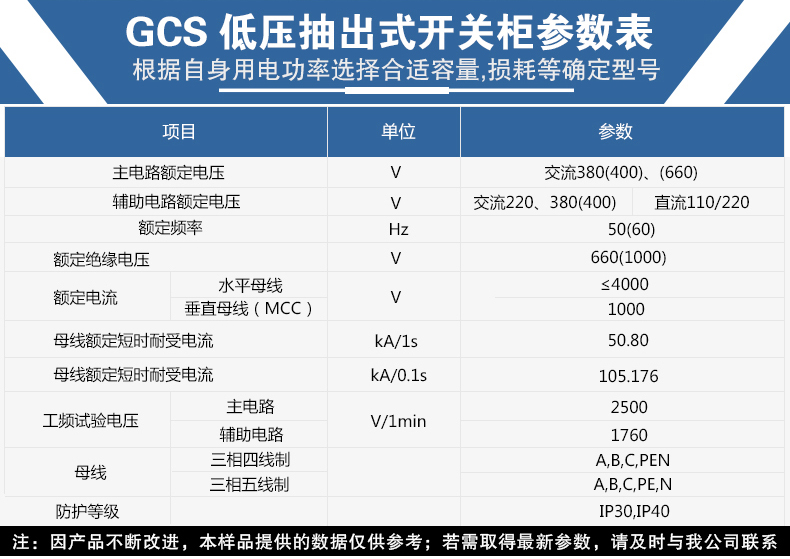

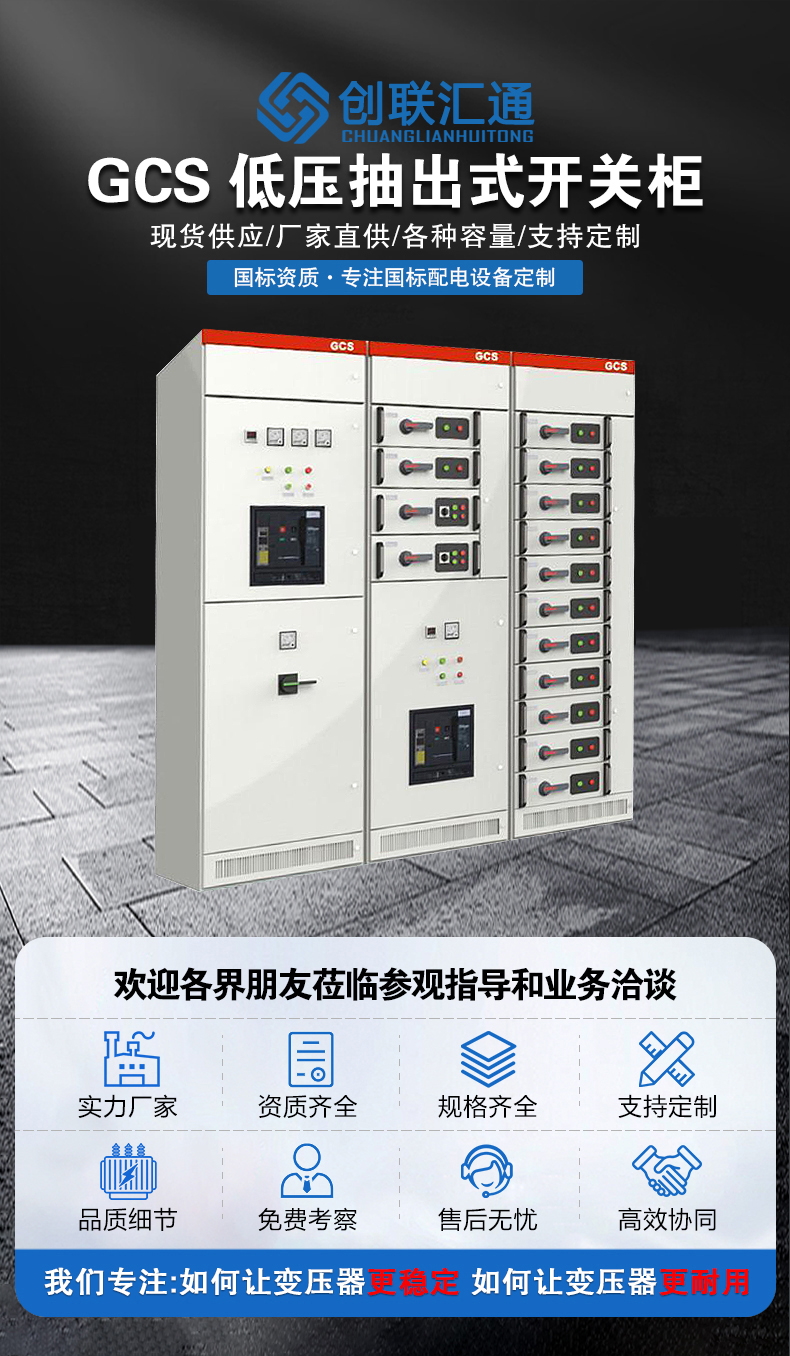

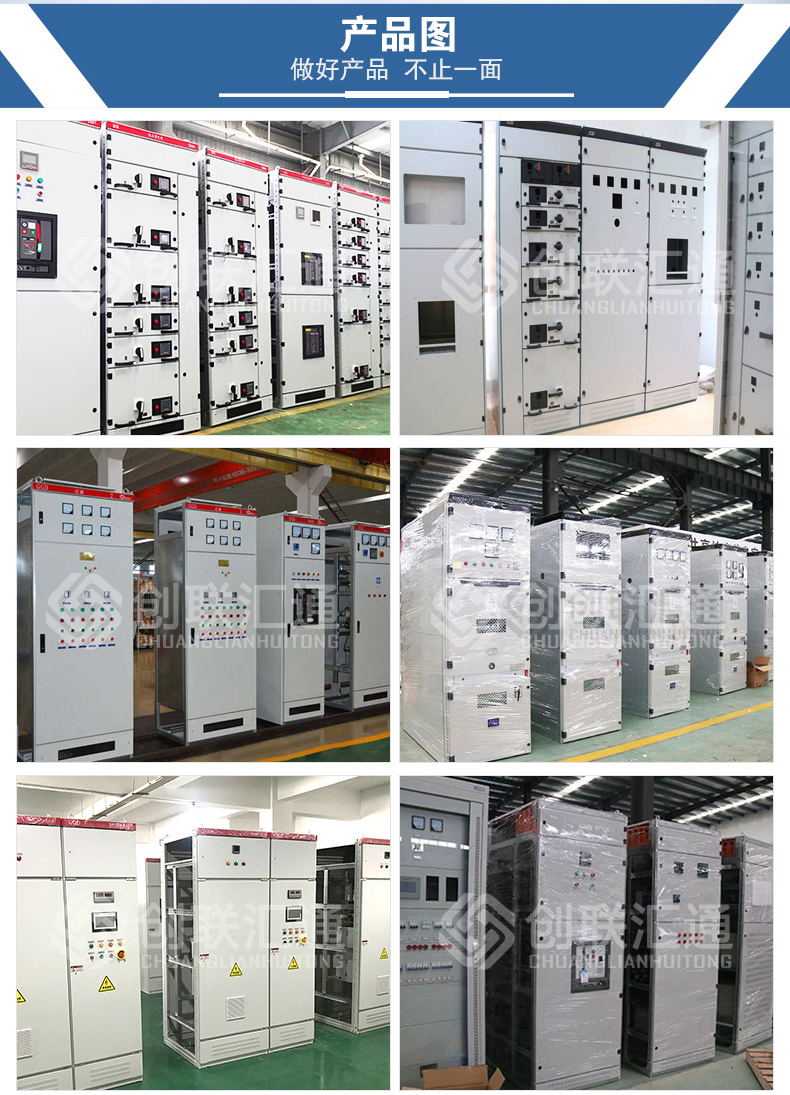

　　由抽屜單元組成的成套柜。220V控制電源引自本柜內專設控制變壓器供電的公用控制電源，公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用說電信號燈時采用。

　　電度表的安裝地點電壓的引進方法及其他安裝使用要求。

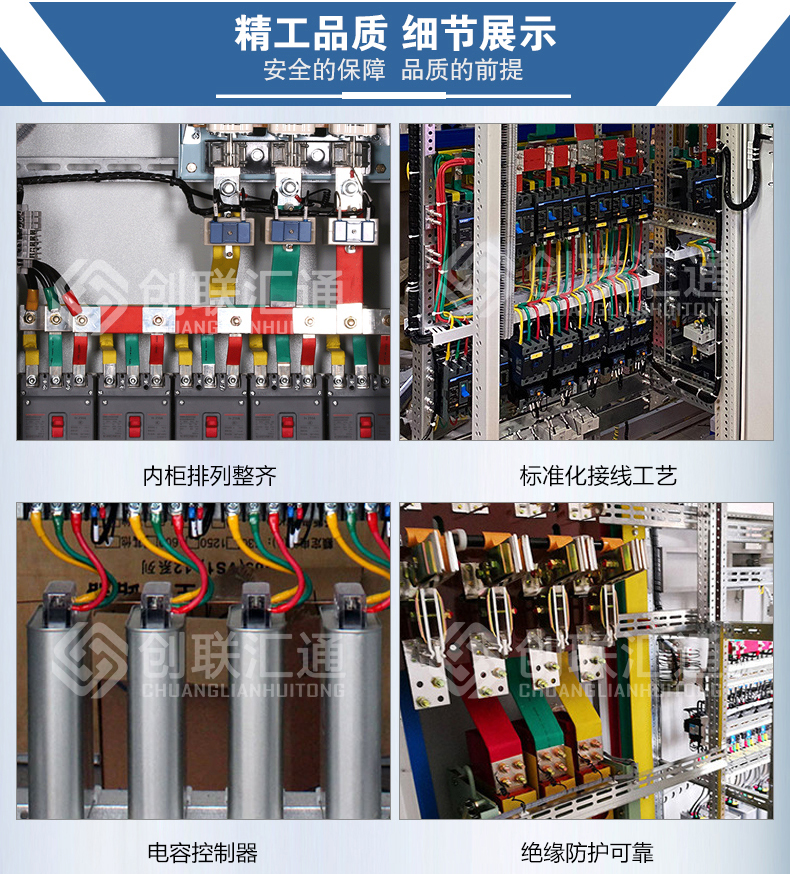

　　母線

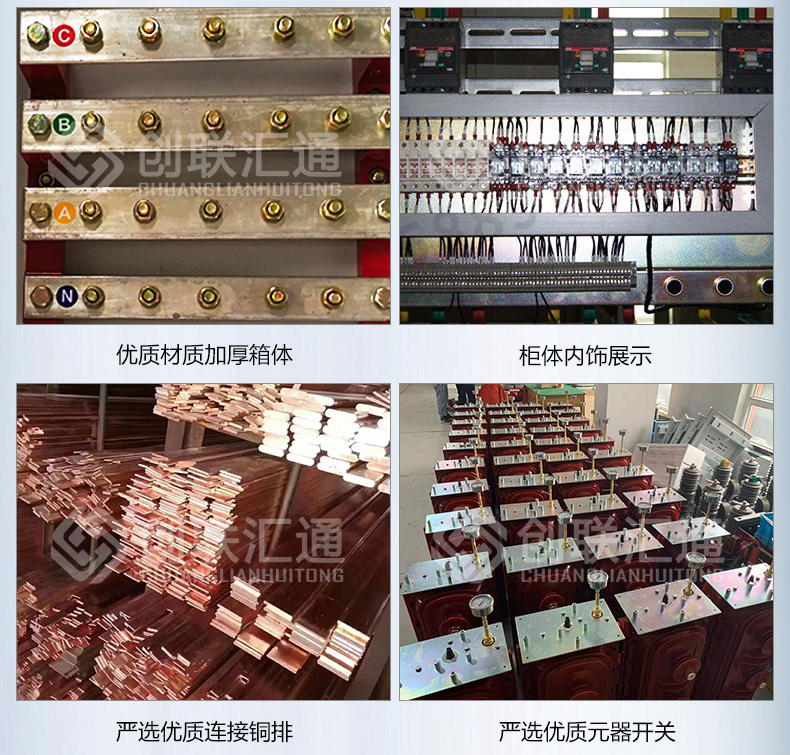

　　為提高母線動熱穩定能力和改善接觸的升溫，裝置全部采用TMY-T2系列銅排，銅排的連接部分必須搪錫，推薦采用全長搪錫，也可選用全長罐銀銅母線。

　　A)、水平母線

　　水平母線置于柜后母線隔離室內，3150A及以上為上下雙層布置，2500A及以下為單層布置，每相由4條或2條目排組成，大大提高了母線的短路強度。裝置水平母線選用詳見表。

　　B)、垂直母線

　　用于抽屜柜的垂直母線采用“L”形搪錫母線

　　L型母線規格：(高X厚)+(底X厚)

　　(50×5)+(30x5)

　　額定電流1000A

　　C)、中性接地母線

　　采用硬銅排，貫通水平中性接地線(PEN或接地+中性線PE)
