電力變壓器設計的基本問題

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2020-09-25 09:42:19

導讀：電力變壓器是用來變換交流電壓、電流而傳輸交流電能的一種靜止的電器設備，在設計過程中需要考慮多種因素，維持一個良好的結構布置，延長設備的使用時間。電力變壓器設計的

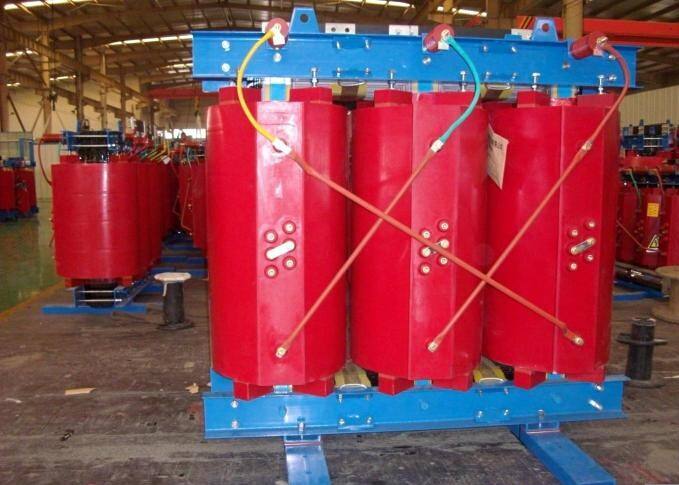

電力變壓器是用來變換交流電壓、電流而傳輸交流電能的一種靜止的電器設備，在設計過程中需要考慮多種因素，維持一個良好的結構布置，延長設備的使用時間。

電力變壓器設計的基本問題是磁通和電流密度。變壓器的電流與容量成正比，電流密度的大小(即導線的粗細)按照導體的發熱量來考慮。對于磁通，電磁學的基本關系式為u=4.44fw中，其中u為電壓，f為頻率，在這里為50Hz，定值；w為線圈的匝數；φ中是磁通量。由于硅鋼片的磁通密度B受到材料的限制，一般僅能設計到1.4-1.8特斯拉，所以，要增大φ，一般只能增大鐵芯的截面積。變壓器的鐵芯一般為三相柱式，鐵芯的截面積按照上述公式可以確定，鐵芯窗口的大小則要考慮把線圈放進去為原則。容量越大的變壓器，導線越粗，鐵芯的窗口就需要越大。

在電力變壓器的設計中，銅和鐵的用量可以均衡考慮。因為一旦變壓器的容量確定了，電流就確定了，導線的粗細也就確定了，增大匝數W，磁通φ就可以小一些，鐵芯的截面積就可以小一些，但是要把這些匝數繞進去，鐵芯的窗口要大一些；相反，減小匝數W，磁通φ就要大一些，鐵芯的截面積要大一些，但是鐵芯的窗口可以小一些。

電力變壓器在設計的過程中，需要考慮磁通和電流密度的大小，控制在合理的范圍之內，使其有一個良好的運行狀態，避免一些故障的發生。
