干式變壓器有幾種

　　干式變壓器是鐵芯和繞組均未浸入絕緣液體中的變壓器，用于一般公共配電網或工業電網，可分為以下三種類型：

　　（1）全封閉干式變壓器：變壓器置于無壓密封外殼內，通過內部空氣循環冷卻。

　　（2）封閉式干式變壓器：變壓器置于通風外殼內，通過外部空氣循環冷卻。

　　（3）非封閉干式變壓器：由空氣自然循環或強制空氣循環冷卻而沒有保護外殼的變壓器。

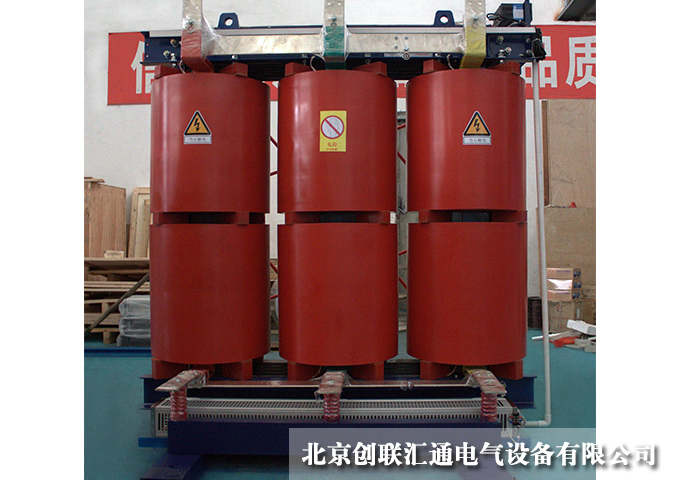

　　常規有兩種，1：環氧樹脂澆注干式變壓器（型號SCB），2：真空浸漬干式變壓器（型號SGB）

　　干式變壓器按結構分類：

　　（1）固體絕緣封裝繞組

　　（2）不封裝繞組

　　根據表格，有：

　　1.開放式：它是一種常用的形式，它的身體與大氣直接接觸，適合室內比較干燥和清潔（當環境溫度為20度時相對濕度不應超過85％），一般是空氣自我 - 冷卻和空氣冷卻兩種冷卻方法。

　　2.封閉：閥體處于封閉的外殼內，不與大氣直接接觸（密封和散熱不良，主要用于采礦，防爆）。

　　3.鑄造方式：以環氧樹脂或其他樹脂為主要絕緣材料鑄造，結構簡單，體積小，適用于容量較小的變壓器。
