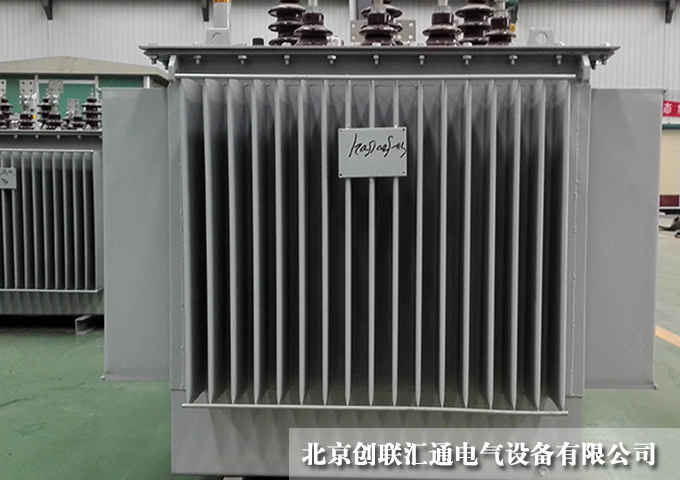

創聯匯通告訴你三相油浸式變壓器的安裝規范

隨著社會現代化的不斷進步，人們對電力的需求日益增大，這促使電力變壓器行業發展迅速。當然少不了三相油浸式變壓器。當你買到一臺三相油浸式變壓器的時候，你對它的安裝規范了解多少呢？接下來同你一起分享三相油浸式變壓器安裝規范。


1、變壓器基礎軌道應水平，油枕方應有1-1.5%坡度。
2、變壓器應加固。
3、變壓器一、二次引線不應使套管受力。
4、變壓器外殼與中性點及接地裝置連接牢固形成三位一體5. 800KVA(安裝瓦斯繼電器)。
5、判斷標準：各相線圖的直流電阻相互間的差別不應大于三項平均值的2%，與以前測量比較，相對變化也不應大于2%。為了與出廠測量值或過去測量值進行比較，應將直流電阻值換算到相同溫度時值，公式如下：R1=R2*(T+Δt1）/（T+Δt2）。對于銅導線,T值為235;對于鋁導線，T值為225。式中：R1—換算溫度為t℃時的直流電阻值，R2—當前溫度電阻阻值，Δt1與Δt2分別代表導體所對應的溫度（℃）值。比如你知道30℃時的銅導體電阻是R30,則：該導體在60℃時的電阻為:R60=R30*(235+60）/（235+30）=R30*295/265=1.113*R30。故障原因：⑴分接開關接觸不良⑵線圈或引線焊接不良、斷裂等。⑶套管導電桿與引線連接不良⑷線圈匝間短路或?qū)娱g短路。

2、試運行前還應對變壓器進行一次全面檢查。
3、三相油浸式變壓器做5次沖擊試驗(合閘試驗)。
4、空載運行時間與變壓器容量有關，一般不低于24小時。
5、空載運行時間完成后，變壓器再加負荷。
