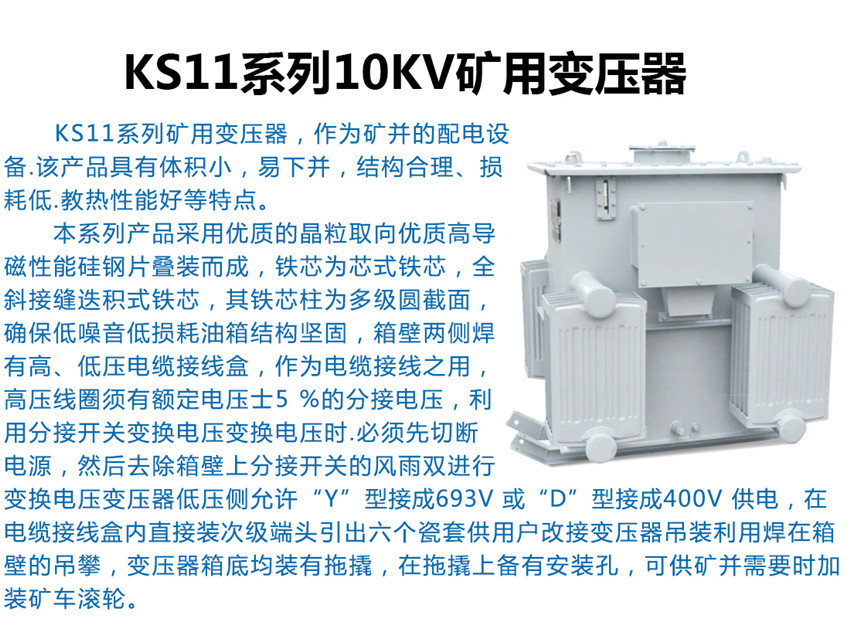

KS11系列10kv礦用變壓器

KS11變壓器適用于煤礦井下中央變電所、井底車場、總進風道和主要進風道,雖有瓦斯但無爆炸危險的場所。也適用于隧道比較潮濕的環境中

正常環境使用條件：海拔不超過1000m

環境溫度最高+40oC,最低-25oC

特殊環境使用條件：海拔超過1000m

環境溫度最高+40oC,最低-45oC (訂貨時詳細說明)

周圍空氣相對濕度不大于95％(+25oC)

無強烈顛簸震動以及與垂直面傾斜度不超過350的環境中

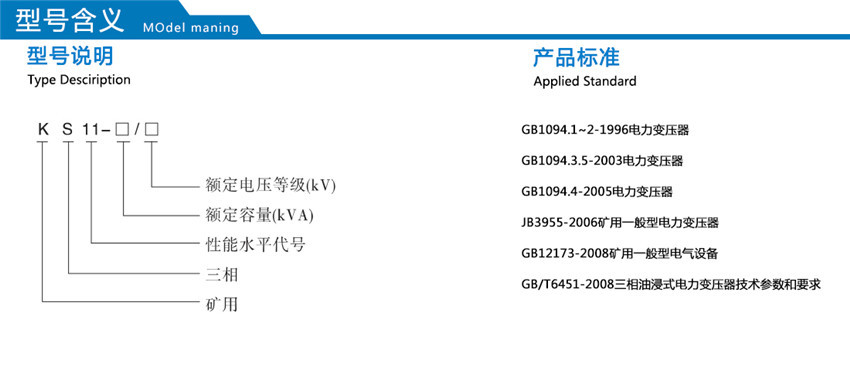

1.JB3995-2006

2.GB1094.1-1996

3.GB1094.2-1996

4.GB1094.3-2003

5.GB1094.5-2003
三：性能特點

1.油箱結構堅固,可承受一個大氣壓的壓力試驗,箱蓋上無儲油柜箱壁兩側焊有高、低壓電纜接線盒,作為電纜接線之用。高壓線圈有額定電壓及15％的分接電壓,利用分接開關變換電壓,變換電壓時必須先切斷電源,然后去除箱壁上分接開關的風雨罩進行變換分接。

2.KS9變壓器低壓側允許“Y”形接成690伏供電,也可改接成形接成400伏供電,在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。

3.整個變壓器的吊起是利用箱壁所焊的吊拌,變壓器箱底均裝有小車支架,在支架上備有安裝孔,可供礦井需要加裝礦車滾輪。
